পণ্যের বিবরণ:
|
| ব্যবহার: | হোম অ্যাপ্লায়েন্স, ইলেকট্রিক সাইকেল, রোবট | গতি (RPM): | 17-2836rpm |
|---|---|---|---|
| টাইপ: | মাইক্রো এনকোডার প্ল্যানেটারি গিয়ার মোটর | বৈশিষ্ট্য রক্ষা করুন: | সম্পূর্ণরূপে আবদ্ধ |
| টর্ক: | 0.37-28.4kg.cm | ভোল্টেজ(V): | 24ভিডিসি |
| পণ্যের নাম: | এনকোডার প্ল্যানেটারি গিয়ারবক্স মোটর | ব্যাস: | 28 মিমি ব্যাস |
| বৈশিষ্টসূচক অ্যাপ্লিকেশন: | বৈদ্যুতিক খেলনা মডেল, পর্দা এবং অন্যান্য | খাদ ব্যাস: | 6 মিমি |
| লক্ষণীয় করা: | 340RPM প্ল্যানেটারি মাইক্রো গিয়ার মোটর,340rpm 24V মাইক্রো গিয়ার মোটর,340rpm প্ল্যানেটারি ডিসি মোটর |
||

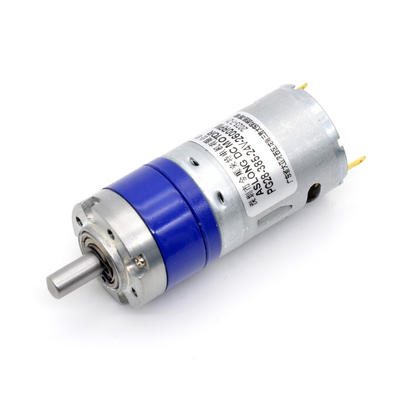

এনকোডার সহ 340 RPM 12 ভোল্ট গিয়ার রিডাকশন মোটর প্ল্যানেটারি মাইক্রো গিয়ার মোটর
হল এনকোডার 28 ডিম প্ল্যানেট ডিসেলারেশন গিয়ারড মোটর সাইলেন্ট লং লাইফ ল্যার টর্ক ডিসি 12V 340 RPM
রেট ভোল্টেজ:12VDC,ভোল্টেজ পরিসীমা:0-12VDC
মেটাল প্ল্যানেটারি গিয়ার
টর্ক: সর্বোচ্চ 7kg.cm
শক্তি: সর্বোচ্চ 6W
নির্দেশনা: CW, CCW
ডায়নামিক লোড টেস্ট ডেটাশিট: 12V 340RPM
| মডেল নম্বার: | PG28-395 | |||||||||||||
| রেট করা DC 24V টেস্টিং প্যারামিটার ডেটাশিট | ||||||||||||||
| হ্রাস অনুপাত (1:00) | 3.353 | 4.636 | 11.243 | 15.544 | 21.492 | 37.696 | 52.12 | 72.064 | 99.639 | 126.396 | 174.76 | 241.632 | ৩৩৪.০৯ | 461.27 |
| লোডের গতি নেই (আরপিএম) | 2386 | 1726 | 712 | 515 | 372 | 212 | 153 | 111 | 80 | 63 | 46 | 33 | 24 | 17 |
| কোন লোড কারেন্ট নেই (A) | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| রেটেড টর্ক (kg.cm) | 0.37 | 0.43 | 0.74 | 1.79 | 2 | 2.26 | ৩.৩৯ | 4.06 | 4.73 | 5 | 15.63 | 17.84 | 26.3 | 28.4 |
| রেট করা গতি (rpm) | 1324 | 1243 | 562 | 322 | 260 | 174 | 112 | 90 | 71 | 53 | 35 | 27.3 | 19 | 15 |
| রেট করা বর্তমান(A) | 0.764 | 0.623 | 0.462 | 0.615 | 0.55 | 0.407 | 0.534 | 0.44 | 0.359 | 0.345 | 0.634 | 0.515 | 0.611 | 0..42 |
| আউটপুট(w) | 5.13 | ৫.৫৯ | 4.35 | ৬.০৩ | 5.44 | 4.1 | 3.94 | 3.82 | 3.51 | 2.78 | 5.71 | 5.1 | 5.18 | ৪.৪৬ |
| স্টল টর্ক (kg.cm) | 0.86 | 1.35 | 3 | 4.32 | 6.5 | 11 | 12.2 | 17 | 22.8 | 29.6 | 37.2 | 54.2 | নিষিদ্ধ স্টল | |
| স্টল কারেন্ট(A) | 1.464 | 1.72 | 1.54 | 1.525 | 1.518 | 1.61 | 1.86 | 1.526 | 1.5641 | 1.525 | 1.488 | 1.525 | ||
| গিয়ারবক্স দৈর্ঘ্য(মিমি) | 23.2 | 29.8 | 36.4 | 43 | ||||||||||
| ওজন (গ্রাম): | 140 | 160 | 180 | 200 | ||||||||||
মোটরের গতিশীল বক্ররেখা
|
1. মেটাল গিয়ারস 2. রটার সবই খাঁটি তামার কয়েল দিয়ে তৈরি, যা মোটরের অপারেশন এবং পরিষেবা জীবনকে আরও স্থিতিশীল করে তোলে। |
মাত্রা (একক: মিমি):
|
এনকোডার ব্যবহার করে: একটি দুই-চ্যানেল হল ইফেক্ট এনকোডার মোটর শ্যাফ্টের পিছনের প্রোট্রুশনে একটি চৌম্বকীয় ডিস্কের ঘূর্ণন বোঝার জন্য ব্যবহৃত হয়।উভয় চ্যানেলের উভয় প্রান্ত গণনা করার সময় চতুর্ভুজ এনকোডার মোটর শ্যাফ্টের বিপ্লব প্রতি 16টি পালসের একটি রেজোলিউশন প্রদান করে।গিয়ারবক্স আউটপুটের প্রতি বিপ্লবের গণনা গণনা করতে, গিয়ার অনুপাতকে 16 দ্বারা গুণ করুন। মোটর/এনকোডারে ছয়টি রঙ-কোডেড, 8″ (20 সেমি) লিড 0.1″ পিচ সহ একটি 1×6 মহিলা হেডার দ্বারা সমাপ্ত হয়। প্রধান পণ্য ছবিতে দেখানো হয়েছে.এই হেডারটি স্ট্যান্ডার্ড 0.1″ পুরুষ হেডার এবং আমাদের পুরুষ জাম্পার এবং প্রিক্রিম্পড তারের সাথে কাজ করে।যদি এই শিরোনামটি আপনার অ্যাপ্লিকেশনের জন্য সুবিধাজনক না হয়, আপনি শিরোনাম থেকে ছিদ্রযুক্ত তারগুলিকে টানতে পারেন বা হেডারটি কেটে ফেলতে পারেন৷নিম্নলিখিত টেবিল তারের ফাংশন বর্ণনা করে: |
