পণ্যের বিবরণ:
|
| ব্যবহার: | DIY-এর জন্য | কম্যুটেশন: | মাজা |
|---|---|---|---|
| গতি (RPM): | 6-1600rpm | টাইপ: | এনকোডার সহ ডিসি গিয়ার মোটর |
| দক্ষতা: | IE 1 | নির্মাণ: | স্থায়ী চুম্বক |
| উপাদান: | মরিচা রোধক স্পাত | ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 12v/24v |
| লক্ষণীয় করা: | 37 মিমি হাই টর্ক গিয়ার মোটর,এক্সেন্ট্রিক শ্যাফ্ট হাই টর্ক গিয়ার মোটর,রোশ ছোট ডিসি গিয়ার মোটর |
||

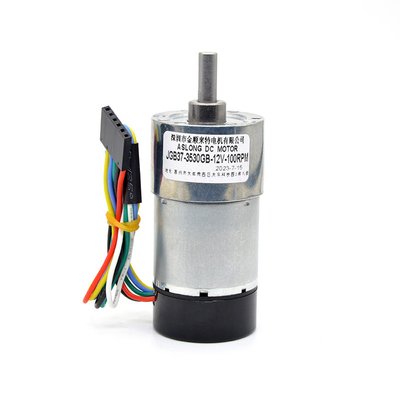

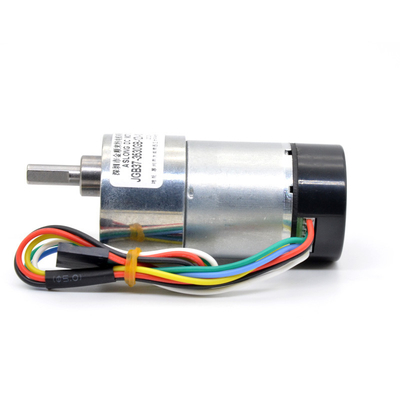

এনকোডার সহ 37mm 12v 24v 1600 Rpm হাই টর্ক ডিসি গিয়ার মোটর
37 মিমি ব্যাস অল মেটাল গিয়ার বক্স 12v 24v DC গিয়ার মোটর এনকোডার 7RPM থেকে 1600 rpm গিয়ারমোটর মোটর উচ্চ টর্ক এক্সেন্ট্রিক শ্যাফট
মোটর পরিচিতি
1. মোটরের নাম: DC গিয়ার মোটর 12V 24V এনকোডার এবং প্রতিরক্ষামূলক কভার সহ
2. রেটেড ভোল্টেজের DC 12V এবং DC 24V আছে
3. DC 12V;আপনি কোন লোড গতি নেই চয়ন করতে পারেন:
6rpm/10rpm/18.5rpm/30rpm/38rpm/56rpm/89rpm/167rpm/267rpm/500rpm/800rpm
0.32 থেকে 41 KG.CM এর মধ্যে রেট করা টর্ক;স্টল টর্ক: 1.16-50KG.CM এর মধ্যে, এটি সুপারিশ করা হয় যে আপনার প্রকল্পের লোড রেট করা টর্কের বেশি না হবে;DC 12V-এ নো লোড স্পিড নির্বাচন করুন, সংশ্লিষ্ট রেটযুক্ত টর্ক এবং স্টল টর্ক থাকবে, অনুগ্রহ করে নীচের প্যারামিটার টেবিলটি পড়ুন।
4. DC 24V;আপনি কোন লোড গতি নেই চয়ন করতে পারেন:
12rpm/20rpm/37rpm/60rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
0.4 থেকে 50 KG.CM এর মধ্যে রেট করা টর্ক;স্টল টর্ক: 1.7-60KG.CM এর মধ্যে, এটি সুপারিশ করা হয় যে আপনার প্রকল্পের লোড রেট করা টর্কের বেশি না হবে;DC 24V-এ নো লোড স্পিড নির্বাচন করুন, সংশ্লিষ্ট রেটযুক্ত টর্ক এবং স্টল টর্ক থাকবে, অনুগ্রহ করে নীচের প্যারামিটার টেবিলটি পড়ুন।
5. মোটর ঘূর্ণন দিক: CW বা CCW, সমর্থন বিপরীত;
ইতিবাচক এবং নেতিবাচক ইলেক্ট্রোড সংযোগের উপায় পরিবর্তন করে মোটরের ঘড়ির কাঁটার দিকে বা ঘড়ির কাঁটার বিপরীত দিকে ঘূর্ণন নিয়ন্ত্রণ করুন

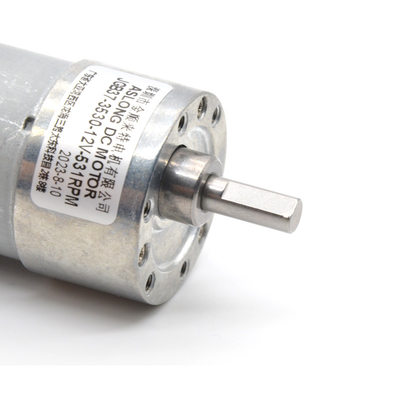

6. মোটরের শ্যাফ্ট আকৃতি : D প্রকার, মোটরের সমস্ত মাত্রার জন্য নীচের আকারের চার্টটি পড়ুন।
7. গিয়ার উপাদান: ধাতব গিয়ারগুলি মোটরকে দীর্ঘস্থায়ী করে
8. গতি নিয়ামক ব্যবহার করে মোটরের গতি সামঞ্জস্য করা যেতে পারে।
9. কাজ করার সময় মোটর স্ট্যান্ডার্ড গোলমাল আছে.আপনার প্রকল্পের মোটরের কাজের শব্দের জন্য প্রয়োজনীয়তা থাকলে, কেনার আগে আমাদের সাথে পরামর্শ করুন।আমরা আপনাকে কিছু পরামর্শ দেব।ধন্যবাদ.
যখন মোটরটি বিপরীত হয়, তখন মোটরের কাজের শব্দ সামনের ঘূর্ণনের চেয়ে বেশি হবে, যা স্বাভাবিক।
10. এই মোটর মাইক্রো-অটোমেশন সরঞ্জাম বিভিন্ন জন্য উপযুক্ত.যতক্ষণ না আপনি নিশ্চিত করেন যে আপনার পছন্দের মোটর ভোল্টেজ এবং টর্ক কেনার আগে আপনার প্রকল্পের ভোল্টেজ এবং লোডের জন্য উপযুক্ত, এই মোটর ব্যবহারের সুযোগের কোন সীমা নেই।
উদাহরণস্বরূপ, খেলনা গাড়ি;বৈদ্যুতিক পর্দা;বিলবোর্ড মোটর;গৃহস্থালী যন্ত্রপাতি ইত্যাদি

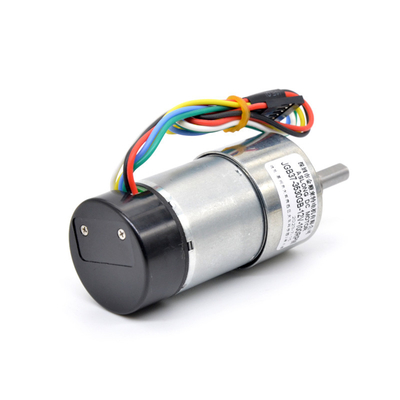

এনকোডার ভূমিকা
1. অসামান্য বৈশিষ্ট্য: এই মোটর witn এনকোডার;মোটর একটি গতি পরিমাপ ফাংশন আছে;
2. এনকোডারের উচ্চ কার্যক্ষমতা রয়েছে এবং এটি একটি দুই-চ্যানেল এবং তিন-চ্যানেলের ক্রমবর্ধমান চৌম্বকীয় এনকোডার।এটি কঠোর পরিবেশের সাথে মানিয়ে নিতে পারে।প্রতিটি চৌম্বকীয় এনকোডারে একটি চৌম্বক গ্রিড এবং মোটর সনাক্ত করার জন্য চৌম্বকীয় সংবেদনশীলতা রয়েছে।আউটপুট দুটি চ্যানেলের চতুর্ভুজ ফেজ কোণ হল 90 ডিগ্রি সেলসিয়াস বর্গ তরঙ্গ, মোটরটিতে দুটি সংকেত লাইন রয়েছে, মোটরটি একটি বাঁক ঘোরে, প্রতিটি আউটপুট 16 বর্গ তরঙ্গ
নিম্নলিখিতটি এনকোডার সংযোগের একটি পরিকল্পিত চিত্র;সার্কিট আউটপুট;বর্গ তরঙ্গ আউটপুট

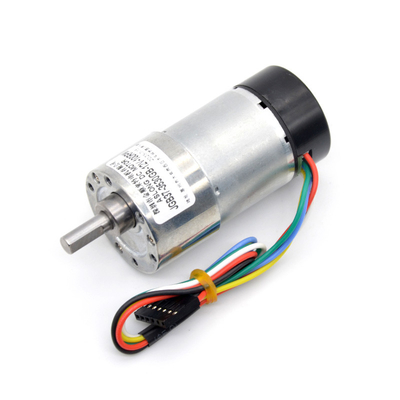

ওয়্যারিং পদ্ধতি
লাল লাইন: ডিসি পাওয়ার সাপ্লাই ইতিবাচক পোল মোটরের সাথে সংযুক্ত
কালো তার: ডিসি পাওয়ার সাপ্লাই নেগেটিভ পোল মোটরের সাথে সংযুক্ত
সবুজ লাইন: সেন্সর গ্রাউন্ড
নীল লাইন: সেন্সর পাওয়ার সাপ্লাই
হলুদ তার: একটি আউটপুট পয়েন্ট সংকেত
সাদা লাইন: সিগন্যাল বি আউটপুট পয়েন্ট
কাঠামো:
1. সমস্ত ধাতব গিয়ার ব্যবহার করুন
2. সুপার উচ্চ পরিবাহিতা এবং উচ্চ তাপমাত্রা প্রতিরোধের সঙ্গে বিশুদ্ধ তামা কুণ্ডলী
3. মোটরের একটি এনকোডার আছে, আপনি বিপ্লবের সংখ্যা পরিমাপ করতে পারেন
4. উচ্চ-মানের গিয়ার ব্যবহার করে, গিয়ারগুলি তাপ চিকিত্সা করা হয় এবং আরও পরিধান-প্রতিরোধী হয়, যা মোটরটিকে দীর্ঘস্থায়ী করে।
5. এই লিঙ্কের মোটর একটি প্রতিরক্ষামূলক আবরণ নেই.আপনি একটি প্রতিরক্ষামূলক কভার সঙ্গে একটি মোটর প্রয়োজন হলে, ক্রয় করার আগে আমাদের সাথে যোগাযোগ করুন.
মোটর প্যারামিটার টেবিল:
আপনার প্রকল্পের লোড মোটর রেট করা টর্ক অতিক্রম করা উচিত নয়, অন্যথায় মোটর জীবন হ্রাস করা হবে
নীচের টেবিলের পরামিতিগুলি হল মোটর সংযোগের পরামিতি যা 12v / 24v রেটেড ভোল্টেজ
যদি মোটরটি একটি নন-রেটেড ভোল্টেজ ইনপুটের সাথে সংযুক্ত থাকে তবে মোটরের সমস্ত পরামিতি পরিবর্তন হবে।
| JGB37-3530 রেট ভোল্ট DC12V | |||||||||||
| হ্রাসকৃত অনুপাত | ৬.২৫ | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| কোন লোড কারেন্ট নেই (ma) | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 | <120 |
| কোন লোড RPM নেই | 1600 | 1000 | S31 | ৩৩৩ | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| লোড টর্ক (কেজি, সেমি) | 0.3 | 0.38 | 0.7 | 1.14 | 2.1 | 3.4 | 5 | 6.3 | 10 | 19 | 30 |
| RPM লোড করুন | 1120 | 800 | 424 | 266 | 412 | ৮৮ | 60 | 47 | 29 | 16 | 9 |
| লোড কারেন্ট (ma) | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 | <400 |
| সর্বোচ্চ টর্ক (Kg.cm) | 1 | 1.S2 | 2.8 | 4.5 | ৮.৪ | 13 | 20 | 25 | সর্বোচ্চ 40 কেজি | ||
| গিয়ার বক্সের দৈর্ঘ্য (আরআরএম) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| JGB37-3530 রেট ভোল্ট DC24V | |||||||||||
| হ্রাসকৃত অনুপাত | ৬.২৫ | 10 | 18.8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| কোন লোড কারেন্ট নেই (ma) | <S0 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <50 | <S0 |
| কোন লোড RPM নেই | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| লোড টর্ক (কেজি, সেমি) | 0.2 | 0.29 | 0.54 | 1.1 | 1.6 | 2.61 | 3.7 | 4.8 | 7.8 | 14 | 23 |
| RPM লোড করুন | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5.6 |
| লোড কারেন্ট (ma) | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 | <100 |
| সর্বোচ্চ টর্ক (Kg.cm) | 1 | 1.16 | 2.1 | 4.4 | 6.4 | 10 | 14.8 | 19 | সর্বোচ্চ 31 কেজি | ||
| গিয়ারবক্সের দৈর্ঘ্য (মিমি) | 19 | 19 | 22 | 22 | 24 | 24 | 26.5 | 26.5 | 26.5 | 29 | 29 |
| আপনি এনকোডার সহ JGB37-3530 মোটর কিনতে পারেন | |
| আপনি যদি মোটরটি আলাদা করতে চান তবে আপনি শুধুমাত্র JGB37-3530 মোটরটি বেছে নিতে পারেন। | |
| আমরা মোটর 3530C অফার করি |
